شبكات 10Base2 و 10Base5 .

سأشرح في هذا الدرس إن شاء الله خصائص و طريقة عمل شبكتي إثرنت من النوع 10Base2 و 10Base5 .

تم وضع أساسيات شبكة 10Base2 عام 1985 ،و هي شبكة إثرنت تعمل بسرعة 10 ميجابت ثي الثانية و تستخدم نظام إرسال الإشارة Baseband و تعمل من خلال تصميم الشبكة من النوع الناقل Bus ، السلك المستخدم في هذا النوع من الشبكات هو السلك المحوري الرقيق Thin Coaxial .

الطول الأقصى للسلك المستخدم في شبكات 10Base2 هو نظريا 200 متر ولكن عمليا هو 185 متر و تم تقريبه الى 200 من أجل تسهيل التعريف و لكنه حقيقة لا يتجاوز طوله 185 مترا، بينما الطول الأدنى أو أقصر مسافة تصل بين جهازين هي نصف متر. كل قسم من السلك يصل طوله الى 185 متر يدعم حتى 30 كمبيوترا .

مكونات شبكة 10Base2 هي كالآتي:

1- 10Base2 Transceiver و تكون مركبة على لوحة الشبكة في الكمبيوتر.

2- السلك المحوري الرقيق Thin Coaxial .

3- وصلات T Connectors .

4- وصلات الماسورة BNC Barrel Connectors (50 ohm) .

5- موقفات ارتداد الإشارة BNC Terminators (50 ohm) .

6- مكررات الإشارة Repeaters .

الآن هيا بنا نشكل معا شبكة كاملة من النوع 10Base2 مع افتراض أن شبكتنا مكونة من أكثر قسم أو Segment :

أولا : سنضع في نهاية كل قسم من السلك نريد أن نربطه بقسم آخر ، ما نسميه وصلة ماسورة أو BNC Barrel Connectors و التي ذكرت في درس سابق أنها تستخدم لإطالة السلك .

ثانيا: نشبك وصلة الماسورة في كل طرف من السلك الى وصلة أخرى على شكل حرف T تسمى T Connectors .

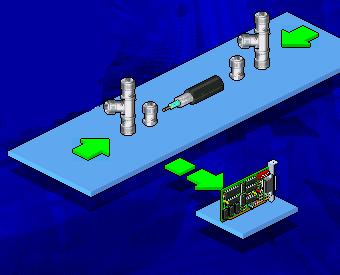

ثالثا: نشبك وصلة T الى متحكم إثرنت Ethernet Controller و الذي يكون مركبا على بطاقة الشبكة في جهاز الكمبيوتر .(أنظر الصورة).



رابعا : يجب أن نلاحظ أن كل طرف قسم Segment غير متصل بقسم آخر يجب أن نضع في نهايته موقف ارتداد الإشارة أو BNC Terminator و الذي بدوره يكون متصلا ب وصلة T و التي تكون موصلة الى لوحة الشبكة .بهذا نكون قد شكلنا شبكة 10Base2 متكاملة.

تعتبر شبكات 10Base2 أكثر مرونة و أقل تكلفة من شبكات 10Base5 نظرا لأن طبيعة السلك المحوري الرقيق أكثر مرونة من السلك المحوري الثخين المستخدم في شبكات 10Base5 .

من الممكن استخدام مكررات الإشارة لتوسيع الشبكات المحلية لتدعم حتى 1024 جهازا و لزيادة الطول الأقصى للشبكة لتصل نظريا الى 1000 متر و عمليا 925 متر .

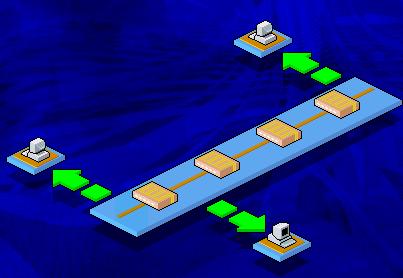

شبكات 10Base2 تستطيع أن تجمع خمس أقسام من السلك Segments معا بوصلها الى أربع مكررات إشارة Repeaters ، و لكن فقط ثلاثة من هذه الأقسام تكون موصلة الى أجهزة كمبيوتر بينما القسمان الآخران يستخدمان فقط لتطويل الشبكة أو بمعنى آخر لإيصال الإشارة الى أطول مسافة ممكنة .(أنظر الصورة).



هذه الطريقة بالتشبيك يطلق عليها قاعدة 5-4-3 أو 5-4-3 Rule .

تصل سرعة شبكات 10Base5 الى 10 ميجابت في الثانية و تستخدم تقنية Baseband في الإرسال و تدعم تصميم الشبكة من النوع الناقل Bus ،و تستخدم الأسلاك من النوع المحوري الثخين أو Thick Coaxial ، و هذا النوع من الأسلاك يعتبر النوع القياسي لشبكات إثرنت لأنه النوع الأصلي الذي كان مستخدما عند إنشاء شبكات إثرنت.

في هذا النوع من الشبكات يصل العدد الأقصى لأجهزة الكمبيوتر التي من الممكن أن تتصل بقسم Segment من الشبكة هو 100 جهاز.

الحد الأدنى لطول السلك بين جهازين على الشبكة هو 2.5 متر ، والسبب في تحديد حد أدنى لطول السلك بين أي جهازين على الشبكة هو أن الإقتراب كثيرا بين الأجهزة يؤدي الى تشويه الإشارات التي يرسلها كل من هذه الإجهزة بسبب الإنعكاس الذي قد يحدث للإشارة Reflection ، أما الطول الأقصى للسلك فيصل الى 500 متر .

يلون السلك المحوري الثخين عادة باللون الأصفر و توضع علامة سوداء كل 2.5 متر لتبين المكان الذي من الممكن شبك أجهزة إليه .أنظر الصورة.



مكونات شبكة 10Base5 هي كالآتي :

1- مرسل – مستقبل Transceiver ويكون منفصلا عن بطاقة الشبكة.

2- Transceiver Cable .

3- موقف الإرتداد 50-ohm Terminator .

4- وصلات أو مشابك لوصل المكون الثاني بالمكون الأول .

5- مجمع أسلاك Wiring Hub .

6- وصلات ماسورة Barrel Connectors .

7- أداة ثقب Coring Tool .

نظرا لقساوة الأسلاك المحورية الثخينة فإنها لا يتم شبكها مباشرة مع الأجهزة و بدلا من ذلك يستخدم سلك إضافي يصل بين الأجهزة و السلك الثخين ، يعرف هذا السلك الإضافي بسلك المرسل- المستقبل أو Transceiver Cable ، وهذا السلك ليس سلكا محوريا بل هو شريط مكون من 9 أسلاك 9-pin Ribbon متصل في نهايته بمشبك يسمى DB-15 Connector ، الأسلاك التسعة تستخدم لإرسال واستقبال البيانات كما أنها تبعث بأي أخطاء الى متحكم الشبكة Controller .أنظر الصورة.

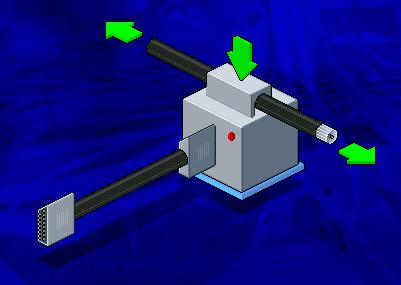

في شبكات 10Base5 يكون المرسل- المستقبل أو Transceiver منفصلا عن بطاقة الشبكة ويصل بين السلك الثخين و سلك Transceiver Cable . أنظر الصورة.



يصل Transceiver Cable بين Transceiver من جهة وبين بطاقة الشبكة في الكمبيوتر من جهة أخرى .

يحتاج السلك الثخين الى إعداد قبل أن يتم وصله ب Transceiver ، ويتم ذلك بثقبه بأداة ثقب Coring Tool ويسمح هذا الثقب بالوصول الى محور السلك المعدني الذي يتم وصله ب Transceiver .أنظر الصورة.



و هناك طريقة أخرى تستخدم بدلا من الثقب و لكنها تستلزم قطع السلك الى قطعتين و من ثم وصل القطعتين معا باستخدام In-line Connector و الذي يتصل بدوره ب Transceiver .أنظر الصورة.



تستخدم شبكات 10Base5 أيضا قاعدة 5-4-3 Rule المشروحة أعلاه .و بالتالي مع وصل 5 مكررات إشارة Repeaters ، يصل الطول الأقصى للشبكة الى 2500 متر .

لنتعرف على مميزات شبكات 10Base5 :

1- تعتبر الميزة الأساسية لهذه الشبكات هو مقاومتها الكبيرة للتداخل الناتج عن المجال الكهرو مغناطيسي Electromagnetic Interference (EMI) ، مما يجعلها مناسبة للعمل في البيئات التي تعاني من هذا الأمر كما في المصانع مثلا .

2- تستطيع العمل على مسافات أكبر من شبكات 10BaseT و 10Base2 .

ولكن هذه الشبكات بدأ إنتشارها ينحسر و يحل محلها شبكات 10Base2 الأقل تكلفة، أما الشبكات الكبيرة فتدمج كلا النوعين معا .

شبكات 10BaseF .

تستخدم شبكات 10BaseF الأياف الضوئية Fiber Optic للوصل بين الأجهزة ، و الطول الأقصى للسلك يصل الى 2 كيلومتر و يعتبر هذا تطورا كبيرا بالمقارنة مع الأنواع الأخرى من شبكات إثرنت ، و لهذا تستخدم هذه الشبكات للوصل بين البنايات و المراكز مترامية الأطراف التي لا يمكن الوصل بينها باستخدام الأسلاك المعدنية.

كما توفر شبكات 10BaseF مقاومة شديدة للتداخل الناتج عن المجال الكهرومغناطيسي Electromagnetic Interference (EMI) .

مكونات شبكات 10BaseF هي :

1- سلك ليف بصري Fiber Optic Cable .

2- Fiber Optic Transceiver (FOT) .

3- مشابك صغيرة لتجميع أسلاك الألياف البصرية و تسمى Sub Miniature Assembly (SMA) Connectors و تسمى أيضا Straight Tip (ST) .

هناك نوعان أساسيان لأسلاك الألياف البصرية :

1- وحيد النمط Single Mode . 2- متعدد الأنماط Multimode .

يستخدم وحيد النمط للإتصالات البعيدة بين مسافات شاسعة ، بينما يستخدم متعدد الأنماط في بيئة الشبكات المحلية LAN .

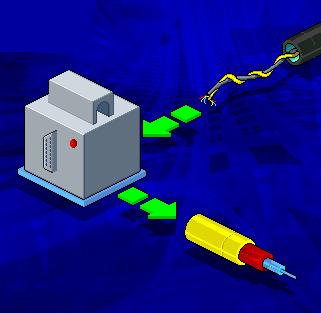

في الشبكات المحلية التي يستخدم فيها أكثر من نوع واحد من الأسلاك بأن يكون أحدها أسلاك ملتوية Twisted Pair و يكون الآخر ألياف بصرية ، في هذه الحالة يستخدم Fiber Optic Transceiver (FOT) و الذي يقوم بتحويل الإشارات الكهربائيةمن الأسلاك الملتوية الى إشارات بصرية تجري في الألياف البصرية و بالعكس.أنظر الصورة.



FOT من الممكن أن يكون جهازا منفصلا و من الممكن أن يكون مدمجا في مكرر الإشارة Repeaters أو الجسر Bridge أو الموجه Router.

و يتصل ب FOT مشبكين Sub Miniature Assembly (SMA) Connectors و الذين يتصل بهما سلكين من الألياف البصرية ، واحد للإرسال و الآخر للإستقبال .أنظر الصورة.



يندرج تحت المعيار 10BaseF ثلاثة معايير أساسية هي:

1- 10BaseFL – Fiber Link .

2- 10BaseFB – Fiber Backbone .

3- 10BaseFP – Passive Fiber.

يسمح النوع الأول 10BaseFL باستخدام خمس مكررات إشارة Repeaters لتمديد الشبكة مع الأخذ بعين الإعتبار أن طول كل Segment من أسلاك الألياف البصرية يصل الى 2 كيلومتر .

كما تسمح 10BaseFL بأن يكون FOT مدمجا في مكررات الإشارة Repeaters أو المجمعات Hubs أو بطاقة الشبكة .

تستخدم 10BaseFL للوصل بين الأجهزة و مكررات الإشارة أو بين المكررات فقط .

النوع الثاني 10BaseFB يتضح من اسمه أنه يستخدم لتشكيل العمود الفقري للشبكة و لهذا يكون مخصصا للوصل بين مكررات الإشارة Repeaters فقط.

و في هذه الحالة يجب أن يكون Transceiver مدمجا في Repeaters .

يسمح 10BaseFB بوصل ثلاثين مكرر إشارة Repeaters معا لتكوين شبكة كبيرة طول كل Segment فيها يصل الى 2 كيلومتر.

أما النوع الثالث 10BaseFP فهو مخصص للشبكات المحلية صغيرة الحجم ، وهي تستخدم مجمعات أسلاك خاملة Passive Hub و الذي يستخدم للوصل بين Transceivers و التي تكون مدمجة في المكررات Repeaters أو بطاقات الشبكة Network Adapter Cards ، و أطول مسافة مسموح بها لتفصل بين المجمع و Transceiver هي 500 متر.

و هذا النوع يستخدم عادة في الأماكن التي تكون فيها المجمعات Hubs موجودة في بيئة تعاني من تشويش كهربائي.
